◉参考标准
ANSI/TIA/EIA-568A,EIA/TIA-606
Cable: ISO/IEC 11801 CLASS D,EN50173
Plug:IEC60332-1、IEC60332-3、 IEC61034,IEC60754

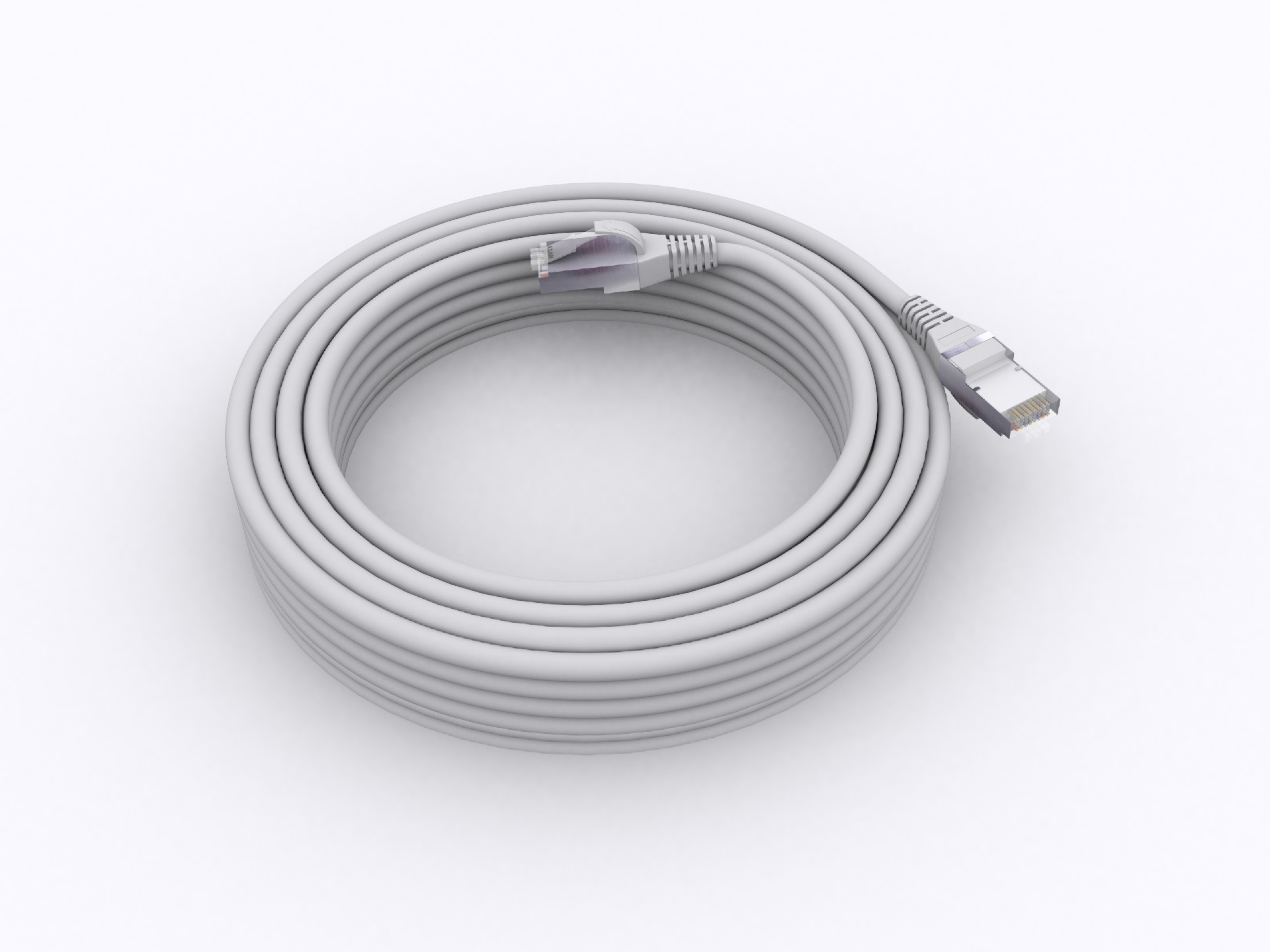

◉产品描述
采用多芯裸铜软线为导体,有利于降低阻抗,便于信号传输
耐用的优质连接头可防腐蚀、高温及空气污染物
采用整体线缆屏蔽,屏蔽材料为铝箔屏蔽
提供PVC聚氯乙烯或LSZH低烟无卤型护套
提供1、2、3、5标准长度,也可根据需要提供其它长度和颜色
采用50μ镀金水晶头,确保产品的优异性能。
采用先进工艺技术,一体式压接成型,有效防止水晶头脱落,使连接更牢固可靠
◉物理特性
导体 | 线规 | 26AWG |
---|---|---|
导体类型 | 多股绞合裸铜 | |
机械特性 | 插拔次数 | 最少插入750次 |
抗张力 | ≤100N | |
弯曲半径 | 8*OD | |
电气特性 | 兼容性 | 标准RJ45插座 |
阻抗平均值 | 100Ω±5 | |
绝缘电阻 | ≥5000MΩ.KM | |
接触电阻 | ≤5MΩ | |
直流电阻 | ≤9.5Ω/100M | |
工作温度 | -20℃~60℃ |
CLAN六类跳线型号
产品型号 | 类别 | 产品描述 | 包装 |
WPC60-10F-BU | Cat6 | 六类非屏蔽跳线 24AWG PVC 6种颜色 3米 | 1条/袋 |
WPC60-10F-LBU | Cat6 | 六类非屏蔽跳线 24AWG LSZH 6种颜色 3米 | 1条/袋 |
WPC6S-10F-BU | Cat6 | 六类屏蔽跳线 24AWG PVC 白蓝色 3米 | 1条/袋 |
WPC6S-10F-LBU | Cat6 | 六类屏蔽跳线 24AWG LSZH 蓝色 3米 |
