◉参考标准
TIA/EIA-568AC、YD/T926.3-2009、ISO/IE11801-2008
◉产品描述
支持500MHz
模块类型支持UTP、FTP
Keystone支持CLAN模块化结构硬件，使安装更快速和方便
颜色编码：T568A和T568B
可支持22-26AWG的单股线，24AWG的多股线
UL认证
支持重复端接
支持POE+应用，每对线对可传输15W功率
◉物理特性
材质 | 模块本体 | 符合UL94V-2防火等级标准的ABS塑料 |
|---|---|---|
IDC本体 | 符合UL94V-2防火等级标准的PC塑料 | |
屏蔽框 | SUS304 | |
芯针触点材质 | 金针 | RJ45 8针连接器，C5100W的磷青铜，100U”的镍底、50U”的镀金层 |
卡线端子 | C5191R-H的磷青铜，厚度=0.8mm，60U”的镍底、200U”的镀锡层 | |
机械特性 | 插拔次数 | 符合FCC标准的RJ-45水晶头，其插拔次数为1500次 |
工作寿命 | 最少插入1500次，最少重新端接500次 | |
接触力 | 与符合FCC标准的RJ-45水晶头的接触力为100g | |
水晶头保持力 | 11磅 | |
电气特性 | 最小直流稳定电压 | 1000VAC RMS（60Hz接点到接点） |
额定电流 | 1.5A（20℃） | |
绝缘电阻 | 500Ω | |
接触电阻 | 20 mΩ | |
直流电阻 | 0.1Ω | |
存储温度 | -40～68℃ | |
湿度 | 10%-90%RH |

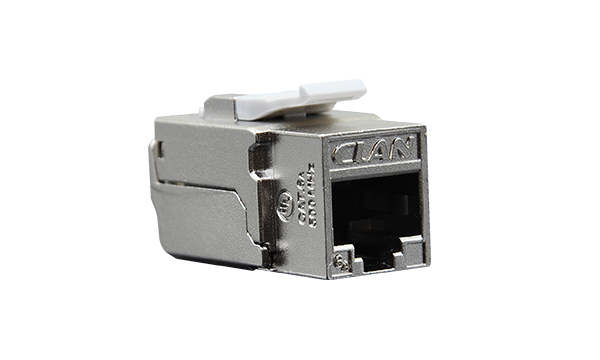

CLAN超六类模块型号
| 产品型号 | 类别 | 产品描述 | 包装 |
| MJ6A-04 | UTP | 6A非屏蔽模块 Keystone | 1个/袋 |
| MJ6AS-04 | FTP | 6A屏蔽模块 Keystone |
